TCFD软件现已全面升级为TCAE软件，升级后软件包括TMESH、TCFD、TFEA等功能模块，在同一个软件界面中可以快速便捷的进行网格划分、流体仿真计算、结构强度仿真计算、流固耦合仿真计算及后处理等工作，能够大幅提升仿真分析工作效率。
基本参数如下：
|
|
|
|
|
|
|
|
|
|
|
|

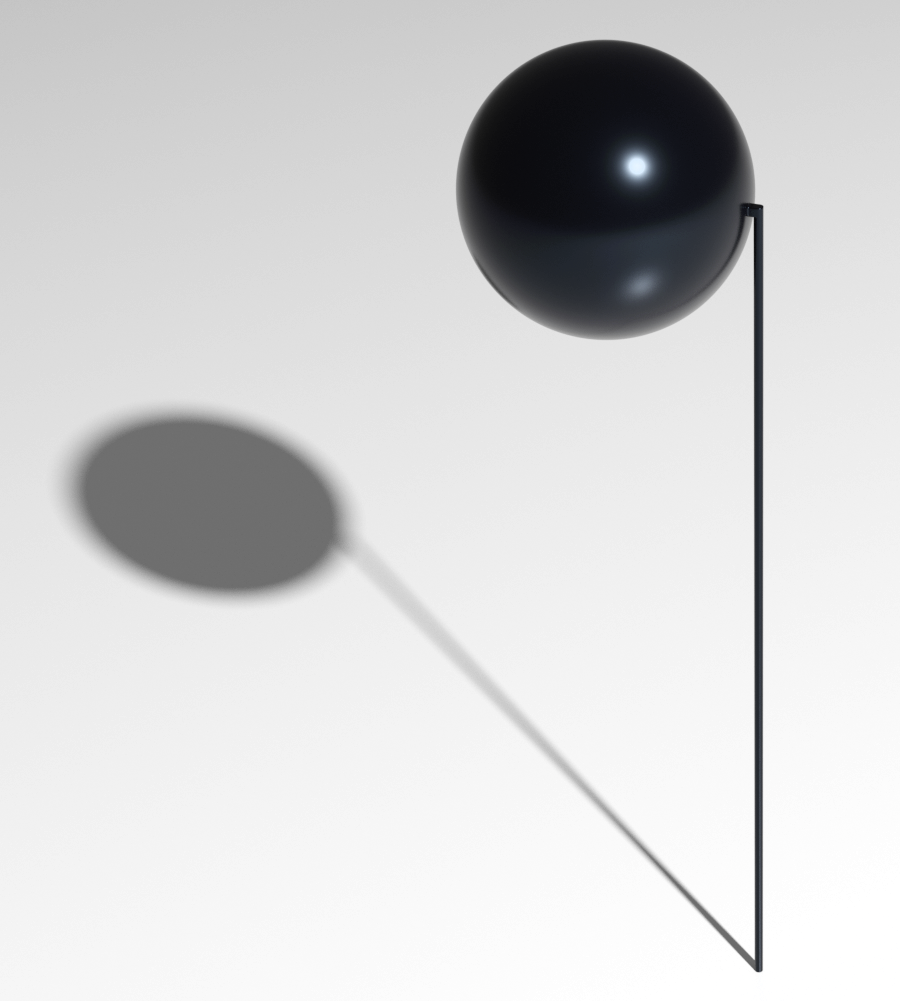

将Beam-ball模型文件导入TCAE软件中，进行网格划分及流固耦合仿真计算。所有的网格划分及仿真设置均在TCAE图形界面中完成。TCAE模拟工作流程是完全自动化的，在设置完网格参数、流体边界及结构模型约束、材料属性等条件后，可以一键启动全部仿真计算，并生成相应分析报告。

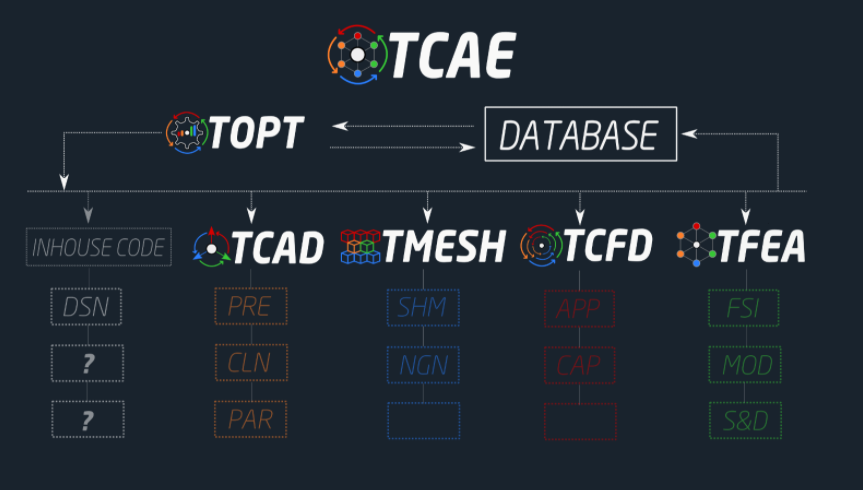

TCAE由不同的软件模块组成。数值模拟顺序如下：模型→CFD网格→FEA网格→CFD模拟→FSI→FEA模拟→报告。软件中TMESH模块创建适用于CFD和FEA的网格从而为仿真做准备。TCFD模块运行CFD模拟并输出CFD结果报告。TFEA模块进行FSI转换，运行FEA模拟，并输出FEA结果报告。由于模型为对称模型，仿真中采用一半模型进行计算。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
进行网尺寸、流体仿真及结构仿真条件设置后，可以一键启动全部计算，软件将自动进行流体域、固体域网格划分，流体仿真计算，数据转换，结构仿真计算，结果处理及报告生成等工作。
|
|
理论解 | TCAE数值结果 |
| 最大变形[mm] |
26.60 |
27.75 |
| 最大应力[MPa] | 83.78 | 92.48 |
其中最大变形相差大约5％，最大应力相差约10％，具有较高的仿真精度，符合预期效果。

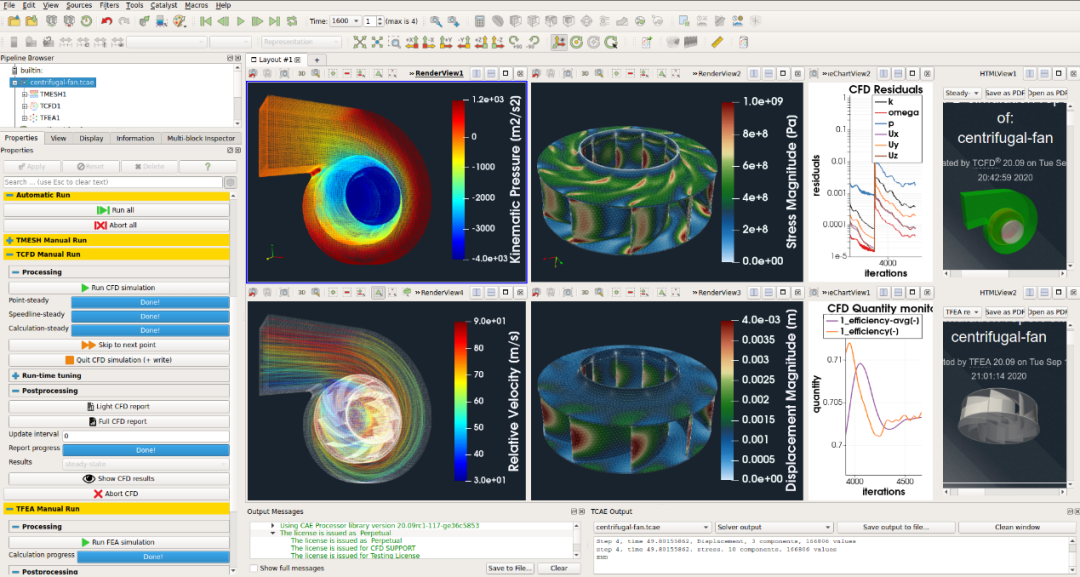

下图显示了变形的梁应力大小和位移大小（其中变形放大十倍，以更好地显示变形效果）。
可以看到通过TCAE进行流固耦合仿真分析，具有较高的分析精度，同时计算设置简单便捷，软件能够自动进行流体及结构仿真数据关联，降低流固耦合仿真应用门槛，提高仿真工作效率。
